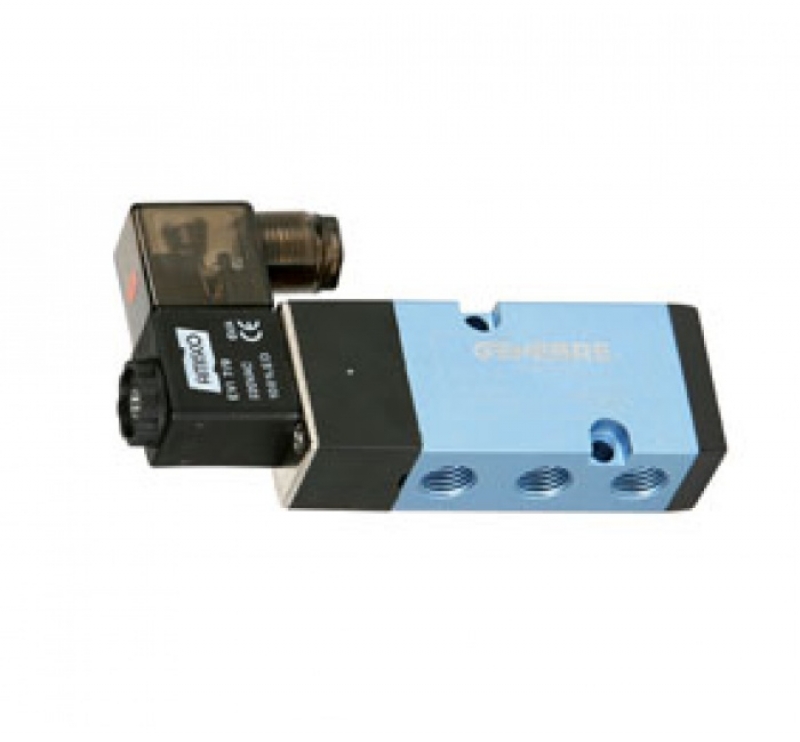

VÁLVULA SOLENÓIDE 2/5 VIAS NAMUR
De acordo com NAMUR VDI /
VDE 3845
Uso universal para todos os tipos de atuadores pneumáticos rotativos ou lineares com NAMUR
A operação de um 5-way / 2 posições.
Suprimentos e downloads com roscas 1/4 "GAS
Versão Monostable.
Dispositivo para controle manual
Bobina de nylon (classe de isolamento F)
IP 65 padrão de proteção.
As tensões padrão 50/60 Hz = 24-48-110-220V
12-24V DC
|
TENSÃO |
AC-DC |
HZ |
CONSUMO |
POTÊNCIA |
|
24V |
AC |
50 |
210 mA |
5.0 VA |
|
24V |
AC |
60 |
175 mA |
4.2 VA |
|
48V |
AC |
50 |
105 mA |
5.0 VA |
|
48V |
AC |
60 |
87.5 mA |
4.2 VA |
|
110V |
AC |
50 |
45 mA |
5.0 VA |
|
110V |
AC |
60 |
37.5 mA |
4.2 VA |
|
220V |
AC |
50 |
23 mA |
5.0 VA |
|
222V |
AC |
60 |
19.2 mA |
4.2 W |
|
12V |
DC |
- - |
400 mA |
4.8 W |
|
24V |
DC |
- - |
200 mA |
4.8 W |
Tolerância ao estresse = -15% + 10%
Classe de isolamento = "F" (bobina de nylon)
Operação = 100% ED
IP65 de acordo com DIN IEC 144
40050 60529 com conector e montados em conjunto.
Fittings = 1/4 "Gas
Pressão = min. 1,5 bar - máx. 8 bar
Pressão máxima de 12 bar
DIN 43650 conector "B" presença de sinal
tensão Pg LED -09
Factor de CV = 1,4
Frequência máxima de trabalho = 300/1 '
Limite = temperatura ambiente - 5 ° C + 60 ° C
Peso = 300 gr
Função
Controle de Fluxo
Composição
Corpo em liga UNI 3717 (ASTM B 240)
anodizado
Spool e pistão em alumínio UNI 6362
(ASTM B 241-6063)
Seal em NBR borracha
Primavera em aço inoxidável
Outros componentes em Techno moldado
polímero
